設計院首次采用BIM技術進行三維可視化設計技術交底

瀏覽量:1214　時間:2023-12-07 15:21:16　

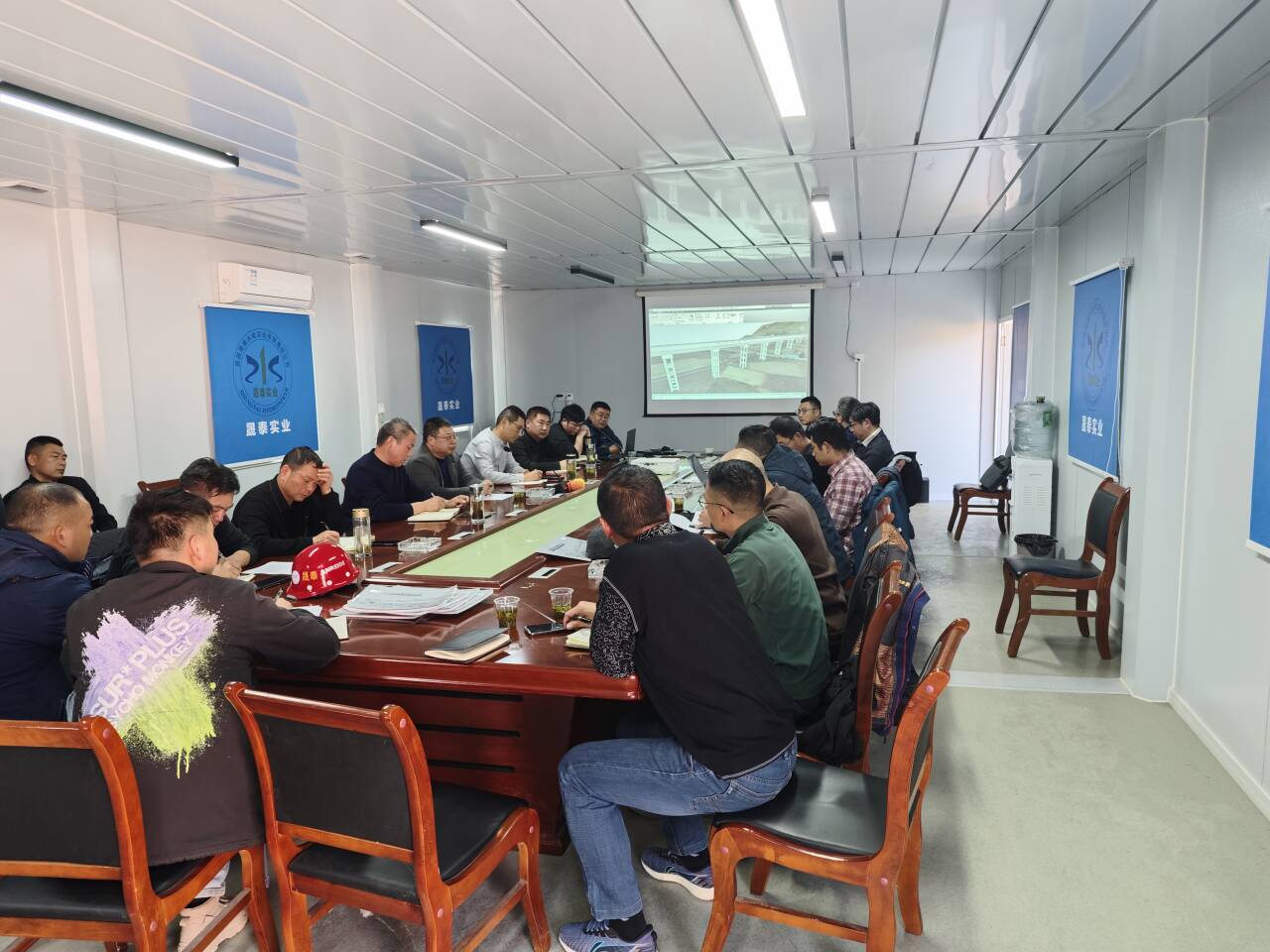

12月6日，我公司在環百里荒鄉村振興試驗區供水保障及水生態綜合治理2023年度項目第二標段郭家沖渡槽現場進行了設計技術交底。這是我公司首次采用BIM技術進行三維可視化設計技術交底，是一次具有里程碑意義的創新實踐，此次設計交底標志著我公司在BIM技術的應用上邁出了重要的一步。

與傳統模式相比，本次設計交底增加了視頻、動畫、三維模型展示等多種表現手段，利用精確的BIM模型，對項目施工重難點區域（如渡槽進出口、建筑物密集區域）和重要結構（如30mT梁、15m槽身）等進行了全方位、多角度的展示。借助BIM技術，設計人員更加精準地傳達設計意圖，有效避免了傳統模式下可能出現的誤解和誤差。

郭家沖渡槽主要結構及鋼筋施工藍圖均采用BIM出圖，預計BIM出圖占比達80%以上。本工程BIM技術的應用，是我公司在水利工程建設品質提升工作中的重要嘗試，也為本工程后續精細化施工提供了技術支持。

郭家沖渡槽位于宜昌市夷陵區黃花鄉軍田壩村，新建渡槽位于老渡槽以西約16m，設計流量為15m³/s，加大流量為18m³/s。渡槽全長609.2m，主要?jiǎng)澐譃檫M(jìn)口明渠及漸變段、槽身段、出口漸變段3個部分。簡支段槽身長488.5m，最大跨度30m，最小跨度11.5m，其中30m跨13節，15m跨5節，12m和11.5m跨各1節，30m跨下部采用3片高度2.3m T梁作為承重結構，上部現澆單節10m薄壁槽身。根據上部槽身結構及地形地質條件，1～5#槽墩采用單肢排架，6～19#槽墩采用雙肢排架，其中15～19#槽墩下部設灌注樁。（來源：水工一室、BIM室/編審：陳浩）
