宜昌市水利水電勘察設計院

勘察設計圖紙制作規定


  為提高我院勘察設計水平，達到勘察設計圖紙制作的統一，盡早實現勘察設計資料規范化，特制定本規定。
  一、圖幅形式及結構尺寸

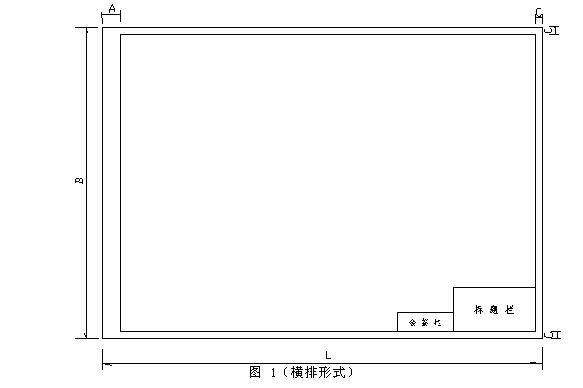

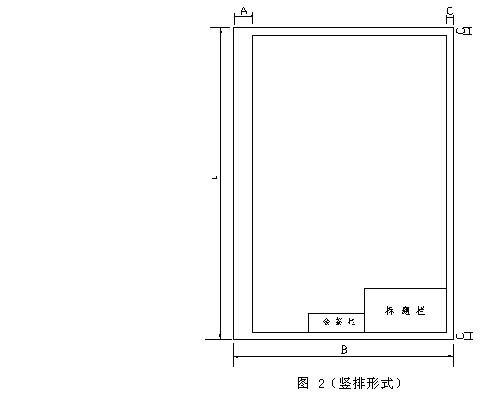

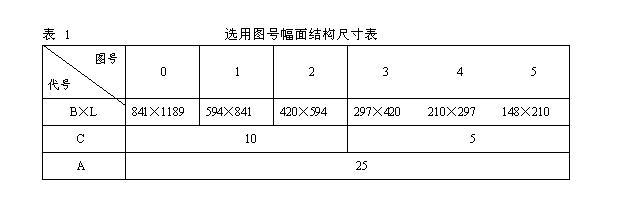

  參照《水利水電工程制圖標準》SDJ 209—82（試行）的規定，結合當前我院實際采用的圖幅及結構形式，選用如下圖幅形式（見圖1～圖2）及結構尺寸（見表1）。

  必要時可加長表 1中1～3號圖紙幅面的長度和寬度，加長部分的尺寸應為該號圖紙相應邊長的1/8及其倍數，具體尺寸見圖 3。

  二、標題欄

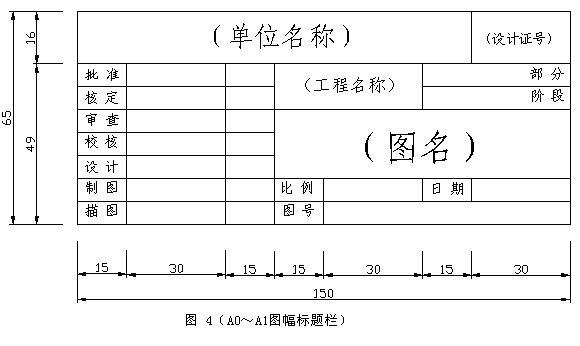

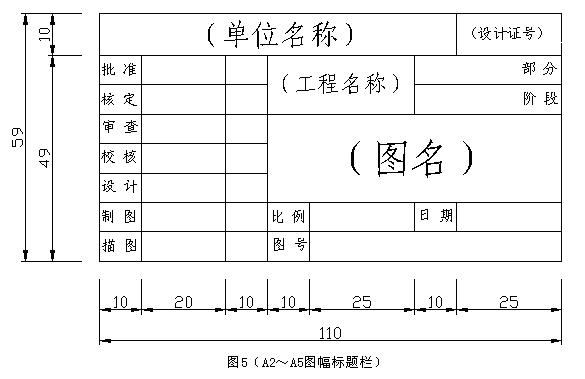

  標題欄是反映勘察設計單位名稱、質量管理體系運行過程、工程名稱、勘察設計項目等內容的圖幅范圍，幅面形式及內容見圖 4～圖 5。

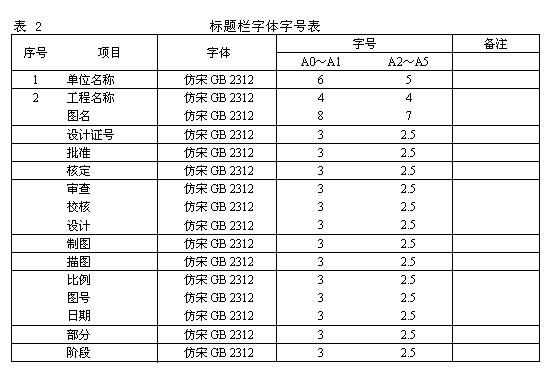

  為達到幅面整潔、標準一致的目的，對標題欄中各項內容的字體和字號作出規定，具體數據見表 2。

  三、會簽欄

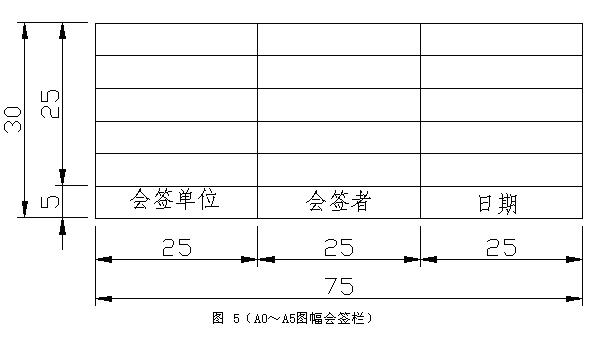

  會簽欄是落實勘察設計單位質量管理體系的重要環節，主要證實工程勘察設計各部門、各專業間的相互協調的重要證據，其幅面形式及內容見圖 5。

  會簽欄中的“會簽單位、會簽者和日期”均采用仿宋GB 2312字體、2.5號字。

  四、圖面內容

  設計圖紙圖面內除按規定標出標題欄、會簽欄外，就只能反映與設計視圖有關的圖線及文字說明，以保證圖面的清晰整潔。

  1、圖線

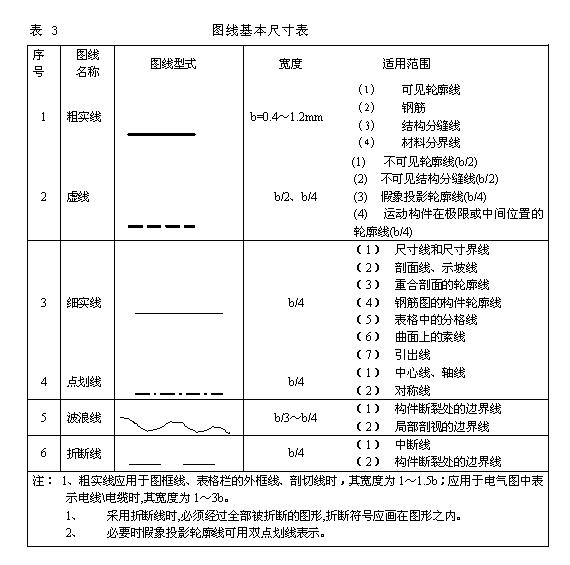

  制圖時可將主要圖線畫粗些，次要圖線畫細些，以表示主次分明。相應的粗實線、虛線點劃線的寬度分粗、中、細三種，具體尺寸見表 3。

  2、字體與字號

  圖面中書寫的漢字、數字、字母均應字體端正，筆畫清晰，排列整齊，間隔均勻。使用簡化漢字時應以國家正式公布實施的簡化字，字體應采用仿宋體，圖面中字號可根據實際需要選用字號。

  其它畫法的規定

  圖面中的指北針、流向、尺寸標注法、圖樣畫法、圖例和圖形符號請參照《水利水電工程制圖標準》SDJ 209—82（試行）和《水力發電CAD制圖技術規定》DL/T 5127—2001的規定執行。

  此規定自2009年1月1日起執行。
